所有可調節閥門精度對比

文章出處：admin 瀏覽次數：??次發表時間：2016-11-23 17:59 【大中小】

所有可調節閥門精度對比：調節閥根據種類不同有很大差別而且具有多種不同形式的閥體。當我們對比多種調節閥的不同參數后，這種差異也就變得更加明顯。以下選擇了幾種調節閥進行比較：

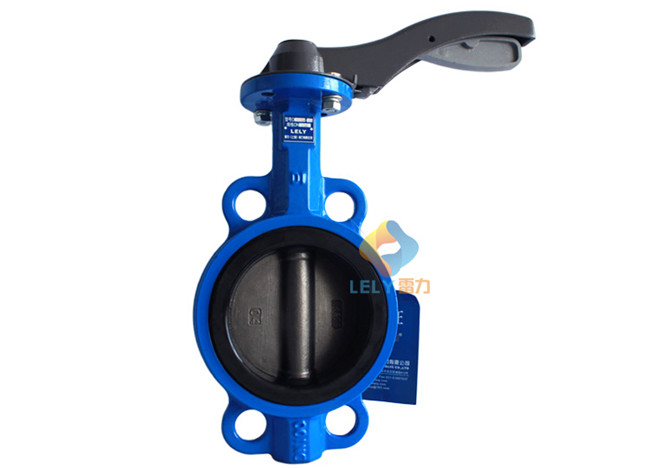

  1. 蝶閥（中線蝶閥）

  2. 蝶閥（雙偏心蝶閥）

  3. 蝶閥（三偏心蝶閥）

  4. 偏心旋轉閥

  5. V型球閥

  6. 截止閥

  7. 籠型閥

Kv值

Kv值是調節閥選型時的一個關鍵性因素。為了給出所選擇的這些調節閥之間差異的直觀影象，下表一列出了4種尺寸的閥門在全開時的Kv值（Kv值指在恒定壓降下流過給定開度的閥門的水量）。

閥門尺寸	蝶閥（中線型）	蝶閥（雙偏心）	蝶閥（三偏心）	旋轉閥	V型球閥	截止閥	籠型閥
3″	664	248	173	156	293	139	104
6″	2830	1328	886	578	1201	462	323
10″	9240	5198	2541	1502	3107	1271	924
16″	18365	11552	8085	4216	-	2772	1964

從上圖我們可以看出各種類型的閥門的Kv值有很大差別，這些差別將部分決定每一種閥門的應用可能性。可以看出蝶閥的Kv值比籠型導向閥高好幾倍。畢竟，對于籠型閥而言,介質按迷宮路線流動，因此有很大的流動阻力,這將明顯減少介質通過閥門的流量。從Kv值定義可以明確的知道對于閥門的不同開度對應Kv值不同。繪制Kv值對應閥門開度的曲線即Kv值曲線（圖2）。這個曲線就是通常提到的閥門的固有特性曲線。.

圖 2.不同固有特性的閥門的曲線圖

  根據這個特性曲線就可以確定調節范圍.調節范圍表明了閥門能夠正確實現調節功能的區域。這個區域由小Kv值和大Kv值界定,而大和小Kv值是由閥門的開度決定的，在此范圍內閥門仍然有充足的流量(由此可調節流量)。Kv值對于調節閥是一個很關鍵的因素。但是，當考慮調節閥的類型時，其它因素也是非常重要的，下面將逐一討論。

  調節范圍（量程比）

  調節范圍是小Kv值和大Kv值的比值。例如，小Kv值為12，大Kv值為100，調節范圍就可確定為1：8。表2給出了各種形式的閥門的調節范圍以及達到該調節范圍的閥門開度。

	蝶閥（中線型）	蝶閥（雙偏心）	蝶閥（三偏心）	偏心旋轉閥	V型球閥	截止閥	籠型閥
調節范圍	1:15 (25-75%)	1:30 (15-80%)	1:35 (5-85%)	1:50 (2-50%)	1:3000 (1-80%)	1:50 (2-80%)	>1:100 (1- )
F1 Valves	0.25	0.35	0.62	0.70		0.85	1.0
操作彈性	25%	35%	45%	55%		70%
特性	3	2	2	1	3	1或3	1

  操作彈性

  操作彈性是指大允許壓降和入口壓力之間的關系。操作彈性是由閥門內部的阻力決定的。內部阻力越大，允許通過閥門的壓降就越大，在此允許壓降范圍內不至于產生如:噪音、氣蝕等問題。

  結論

  在選擇和使用調節閥時有很多不確定因素。這的確是一個事實。從很多項目的技術規格中我們常?？吹剑诘蛪簣?chǎng)合選擇大直徑截止閥,從而導致不必要的高額花費,而使用高性能蝶閥可很容易地降低成本50%或更多。類似地,我們也看到有時在量程比超過1：40時,選用蝶閥，換句話說，這會使閥門在幾乎接近關閉的小流量狀態下運行，從而使調節很不穩定且增大磨損。

  這篇文章的主要目的是為了使用戶更清醒的認識，在為一個給定的工況選擇調節閥并作出終決定之前應該考慮的問題。當一個用戶說需要一臺線性特性的調節閥時，重要的是要搞清楚是指閥門的固有特性還是介質工藝特性。例如，一臺固有等百分比特性調節閥門可能會導致線性工藝特性。因此，盡可能多的收集工藝系統的信息是非常重要的：

  1.工藝過程的壓降為多少，允許壓降為多少，即要求調節閥的壓降為多少？

  2.流量變化的情況，壓力和壓降的關系。

  3.介質是什么？是否具有揮發性，腐蝕性和磨損性等。

  4.溫度，是否有大幅溫度變化。

  5.管道尺寸和走向，調節閥的位置（靠近彎頭或障礙物與否）。
