開關型氣動球閥，一般是用的電磁閥+回訊器(或限位開關)實現。

　　調節型氣動球閥，通常配套閥門定位器實現。閥門定位的反饋桿與閥桿相連，通過比較反饋信號與系統控制信號，使球閥向減小差值的方向運動，從而達到精確控制。

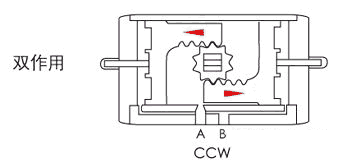

　　氣動球閥氣動執行機構工作原理圖(標準動作)　　

　　CCW(逆時針方向)

　　壓縮空氣有A口輸入， 使左右活塞向相反方向運動，輸出軸逆時針方向運轉，兩活塞側面的空氣由B口排出。

　　CW(順時針方向)

　　壓縮空氣有B口輸入，使左右活塞向中心移動，輸出軸順時針方向轉動，兩活塞中間的空氣由A口排出。

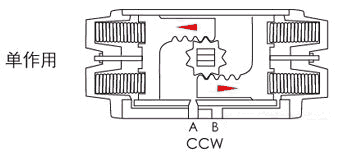

　　CCW(逆時針方向)

　　壓縮空氣有A口輸入，使左右活塞向相反方向運動，輸出軸逆時針方向轉動，兩活塞側面空氣由B口排出。

　　CW(順時針方向)

　　失氣時，由于彈簧的作用使兩活塞向中心移動，輸出軸順時針方向轉動，空氣由A口排出。
