電磁閥在生活中廣泛使用，本文為您詳細介紹了電磁閥的結構原理與安裝，我們?cè)趯?duì)生產的維護中一定遇見過不少有關電磁閥的問題，也處理過各種各樣的故障，我們也一定積累了不少有關電磁閥故障處理的經驗，本文通過經驗為您詳細介紹電磁閥的故障維修。

　　一：直動式電磁閥：

　　有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合直接開啟閥，介質呈通路;當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉閥口，介質不通。結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于φ6流量通徑的電磁閥。(圖一是典型結構圖)

　　二、分步直動式電磁閥：

　　該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯　　和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導閥口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟主閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。如：ZQDF，ZS，2W等。(圖二是典型結構圖)

　　三、間接先導式電磁閥：

　　該系列電磁閥由先導閥和主閥芯聯系著形成通道組合而成;常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥芯上腔壓力增大，并在彈簧力的作用下向下運動，關閉主閥口。常開式原理正好相反。如：SLA，DF(φ15以上口徑)，ZCZ等。(圖三是典型結構圖)

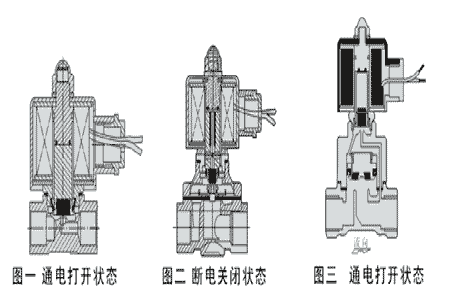

　　圖示 電磁閥的典型結構圖

　　在電磁閥的使用過程中，有幾點是大多數學徒都不太注意的。下面談?wù)勥@些注意事項：

　　安裝注意事項：

　　當電磁閥應用在氣動系統中，與氣動元件連接時一般采用生料帶(即密封帶)纏繞。同樣是為了完成密封的功能而纏繞。但是各位有經驗的朋友肯定會碰到這樣一種現象：明明是全新的元件，怎么試機時卻老是漏氣。這其中的一個大原因，也是 常見的原因就是，在生料帶纏繞時沒有按正確的方法，有部分生料帶跑到氣路里面去了。這要求在纏繞生料帶時要注意一個正反的順序。這點請各位學徒自已去試驗和體驗。

　　對于電流大的電磁閥須在前端加裝繼電器。尤其是油壓系統中的電磁閥，因?yàn)殡娏鞔?，如果不加裝繼電器，則該電磁閥之壽命將很短。

　　電磁閥在我們的生產中應用十分廣泛，我們?cè)趯?duì)生產的維護中一定遇見過不少有關電磁閥的問題，也處理過各種各樣的故障，大家也一定積累了不少有關電磁閥故障處理的經驗，而我在維護中處理電磁閥故障相對別的儀控故障相對較少，現在我就這個問題一起和大家討論，渴望從大家那里學習更多的經驗，共同提高。我們先對電磁閥有個初步的認識，電磁閥是由電磁線圈和磁芯組成，是包含一個或幾個孔的閥體。當線圈通電或斷電時，磁芯的運轉將導致流體通過閥體或被切斷，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成;閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上，閥體被封閉在密封管中，構成一個簡潔、緊湊的組合。我們?cè)谏a(chǎn)中常用的電磁閥有二位三通、二位四通、二位五通等。這里先說說二位的含義：對于電磁閥來說就是帶電和失電，對于所控制的閥門來說就是開和關。

　　我們制氧機儀控系統中，二位三通電磁閥用的 多，它在生產中可用來接通或切斷氣源，從而對氣動控制膜頭氣路進行切換。

　　它由閥體、閥罩、電磁組件、彈簧及密封結構等部件組成，動鐵芯底部的密封塊借助彈簧的壓力將閥體進氣口關閉。通電后，電磁鐵吸合，動鐵芯上部帶彈簧的密封塊把排氣口關閉，氣流從進氣口進入膜頭，起到控制作用。當失電時，電磁力消失，動鐵芯在彈簧力作用下離開固定鐵芯，向下移動，將排氣口打開，堵住進氣口，膜頭氣流經排氣口排出，膜片恢復原來位置。在我們的制氧設備中，在透平膨脹機進口薄膜調節閥的緊急切斷等處有應用。
