球閥閥體小端部位的加工

　　小端部位的球閥閥體加工表面主要為：內孔、螺紋或法蘭。

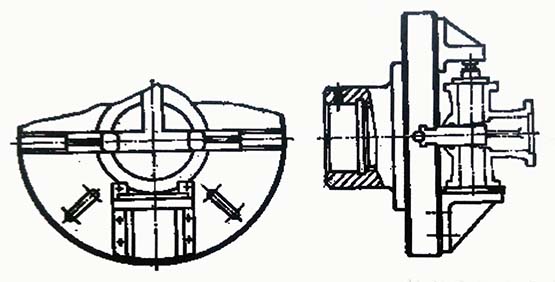

　　加工Dn25以下的鍛鋼閥體時，工件以其外四方的一側面和背面為定位基準，采用如下圖所示的夾具。

　　車削18-8型不銹鋼閥體時，需使用大量的冷卻液，并分成粗、精兩道工序加工。

　　鑄鐵和鑄鋼的右閥體，通常用三爪或四爪卡盤安裝。鑄鐵閥體小端的內螺紋一般以絲錐攻制。

　　球閥閥體內腔部位的加工

　　小端帶螺紋的右閥體，車削內腔時常以螺紋為定位基準，安裝在螺紋套或螺紋心軸上。

　　鑄鐵和碳素鋼閥體可在一次安裝中將端面、止口、閥座孔全部車出。不銹鋼右閥體的加工可分粗、精兩道工序。精車余量不宜過大，一般為1.5毫米~2毫米。

　　球閥閥體填料孔的加工

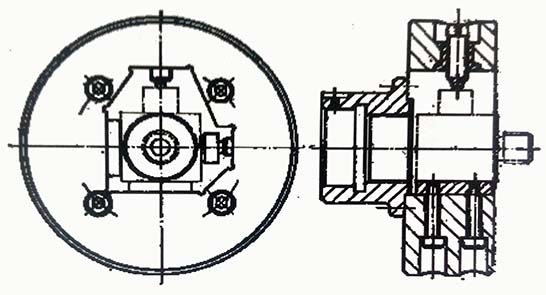

　　車削填料孔時，以與左閥體連接的端面和止口為定位基準，安裝在帶彎板的夾具上。夾具的結構圖下圖所示。該夾具通用性好，只要更換定位盤并調整彎板至機床中心的距離，便可用來加工不同尺寸的閥體。
