大口徑電動通風蝶閥的控制特性

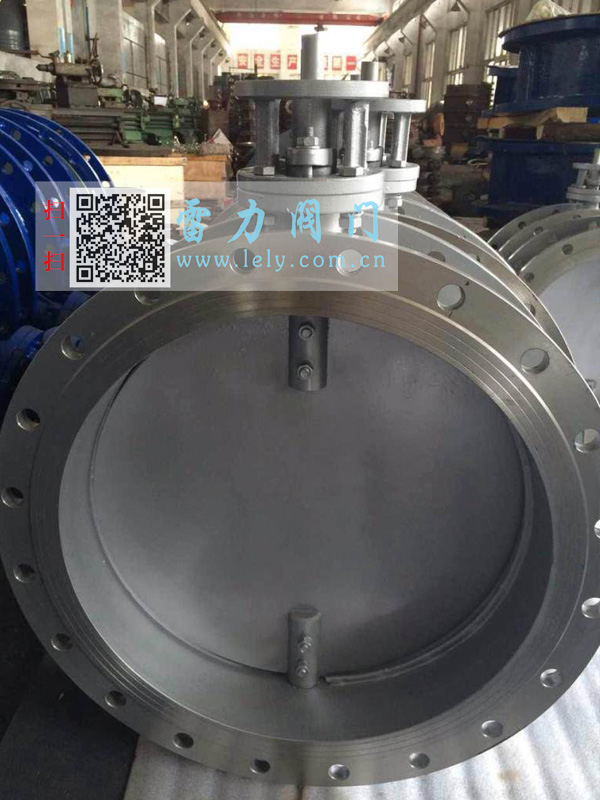

大口徑電動通風蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則牌全開狀態。電動通風大口徑蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動通風大口徑蝶閥具有良好的流體控制特性。電動通風大口徑蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時只有的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動通風大口徑蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。電動通風調節蝶閥是采用電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動通風調節蝶閥具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、JO等型號電子式電執行機構。

電動通風大口徑蝶閥采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動通風大口徑蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。電動通風大口徑蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

常用的蝶閥有對夾蝶閥和法蘭式蝶閥兩種。大口徑電動通風蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同抗干擾、抗浪涌電壓、防擊穿能力強的特點。

適用于動作頻繁的調節回路，當接通持續率為25%時，每小時動作次數可達630-1200次。

(1)功能強勁：智能型、調節型、開關式。

(2)體積小巧：體積僅相當于同類產品的35%左右。

(3)使用方便：采用單相電源，接線簡單;采用獨創的球型凸出結構，使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。

(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

(5)智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和精確定位。
