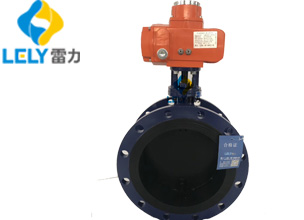

最近雷力新出的通風(fēng)蝶閥，顏值超高，但是，這個(gè)看似與普通通風(fēng)蝶閥沒有什么區(qū)別缺大有乾坤。這款通風(fēng)蝶閥，我們做了噴涂處理。為啥呢?PFA又叫可熔四氟，耐化學(xué)腐蝕性，對(duì)所有化學(xué)品都耐腐蝕，摩擦系數(shù)在塑料中最低，還有很好的電性能，其電絕緣性不受溫度影響。

　　那么雷力家這款噴涂了PFA的通風(fēng)蝶閥，為何不簡(jiǎn)單呢?

　　我們來看看PFA噴涂作業(yè)的流程，你就知道了。

　　一.工件檢驗(yàn)

　　1、如果是碳鋼基材的主要檢查：表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。

　　2、如果是鏡面不銹鋼基材的主要檢查：外表面有無掛傷、內(nèi)表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象

　　二.前處理

　　1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機(jī)仔細(xì)打磨。

　　2、除油：空燒用430℃高溫除油，按工件大小、輕重設(shè)定保溫時(shí)間，徹底燒去素材殘余油質(zhì)。(主要針對(duì)各種不銹鋼、碳鋼、銅、石墨、鋁、烯有金屬和有色金屬)

　　3、表面粗糙化：噴砂采用8公斤氣壓，20#金鋼砂表面均勻噴砂

　　三. 噴涂前處理

　　1、向烤爐內(nèi)架放工件。

　　2、用空氣槍不低于6kg壓力，吹凈噴砂表面余塵。

　　3、噴涂前素材預(yù)熱干燥處理，除去表面殘留水份。

　　四. 底漆.噴涂前準(zhǔn)備

　　1、把所噴涂底漆料提前30分鐘攪拌，保證噴涂時(shí)涂料沒有任何沉淀

　　2、噴涂前檢查噴槍出油量、霧化寬窄度、氣壓大小是否正常，如有異常問題要及時(shí)解決，保證噴涂順暢

　　3、帶好防護(hù)口罩、眼鏡和防塵服裝。

　　五.底涂和燒結(jié)

　　1、所用料為PFA專用底漆，日本大金品牌或美國(guó)杜邦品牌。

　　1、所用料為PFA專用底漆，底漆有液體和粉體兩種，根據(jù)工件情況而定。

　　2、噴涂膜厚約0.05毫米，烘干溫度150℃，保溫時(shí)間根據(jù)工件大小輕重而定。

　　3、底漆烘干后噴涂薄薄一層面漆，使之底漆面漆牢牢結(jié)合。

　　3、燒結(jié)溫度為380℃，保溫和設(shè)定時(shí)間根據(jù)工件大小輕重而定

　　六.上涂前準(zhǔn)備工作

　　1、把所用噴涂底漆料提前30分鐘進(jìn)行流化處理，保證粉管吸粉時(shí)通暢。

　　2、檢查靜電噴槍出粉量、靜電、氣壓大小是否正常，如有異常問題要及時(shí)解決，保證噴涂順暢

　　3、帶好防護(hù)口罩、眼鏡和防塵服裝和高溫服。

　　七.上涂

　　1、所用料為PFA，日本大金品牌或美國(guó)杜邦品牌。

　　2、每次噴涂膜厚為0.15-0.25毫米。

　　3、燒結(jié)溫度360℃--370℃之間、保溫時(shí)間根據(jù)工件大小輕重而定。反復(fù)噴涂和燒結(jié)一共需要4至5次左右。

　　八.檢測(cè)

　　1、用膜厚儀測(cè)量膜厚是否達(dá)到要求。

　　2、如1毫米防腐層就用6000V電壓垂直沿防腐層面低于50mm/s的速度進(jìn)行100%的探傷，不產(chǎn)生白色火花為合格。

　　九. 包裝

　　用氣泡膜和木蓋保護(hù)法蘭面防腐層不受碰傷為標(biāo)準(zhǔn)

　　看完這個(gè)作業(yè)流程后，再看我們的這臺(tái)噴涂了PFA的通風(fēng)蝶閥，是不是覺得真的不一樣!

 友情提示：雷力閥門-只為優(yōu)質(zhì)工程！我們雷力閥門嚴(yán)格按照國(guó)家GB/T標(biāo)準(zhǔn)生產(chǎn)，我們的通風(fēng)蝶閥質(zhì)量好
  推薦閱讀：通風(fēng)蝶閥生產(chǎn)廠家雷力閥門再出新作品
